Opsteek tandwielkast F0313 quick fit QF40 i=374.4 motorflens P90/B5 positie H1
| Product code | F0313037405BQ2 |
|---|---|
| Leveranciernummer | F0313 QF40 374.4 P90 H1 |
| Serie code reductor | F - Opsteek tandwielreductor |
| Type ingang reductor | P - IEC motorflens |
| Reductor uitvoering | QF - Quick Fit |
| Uitgaande asdiameter reductor | 40 mm |
| Type code reductor | F0313 |
| fabrikant | Bonfiglioli Riduttori |
|---|---|
| serie code reductor | F - Opsteek tandwielreductor |
| iEC flens type | B5 |
| iEC flensgrootte | 90 |
| type code reductor | F0313 |
| reductor uitvoering | QF - Quick Fit |
| type ingang reductor | P - IEC motorflens |
| montage positie reductor | H1 |
| uitgaande asdiameter reductor | 40 mm |
| overbrengingsverhouding | 374.4 |
| exacte overbrengingsverhouding | 374.42708 |
| massatraagheid reductor | 0.00027 kgm² |
| dynamisch rendement | 93 % |
| gewicht reductor | 17 kg |
| hoeveelheid smeerolie | 2.6 L |

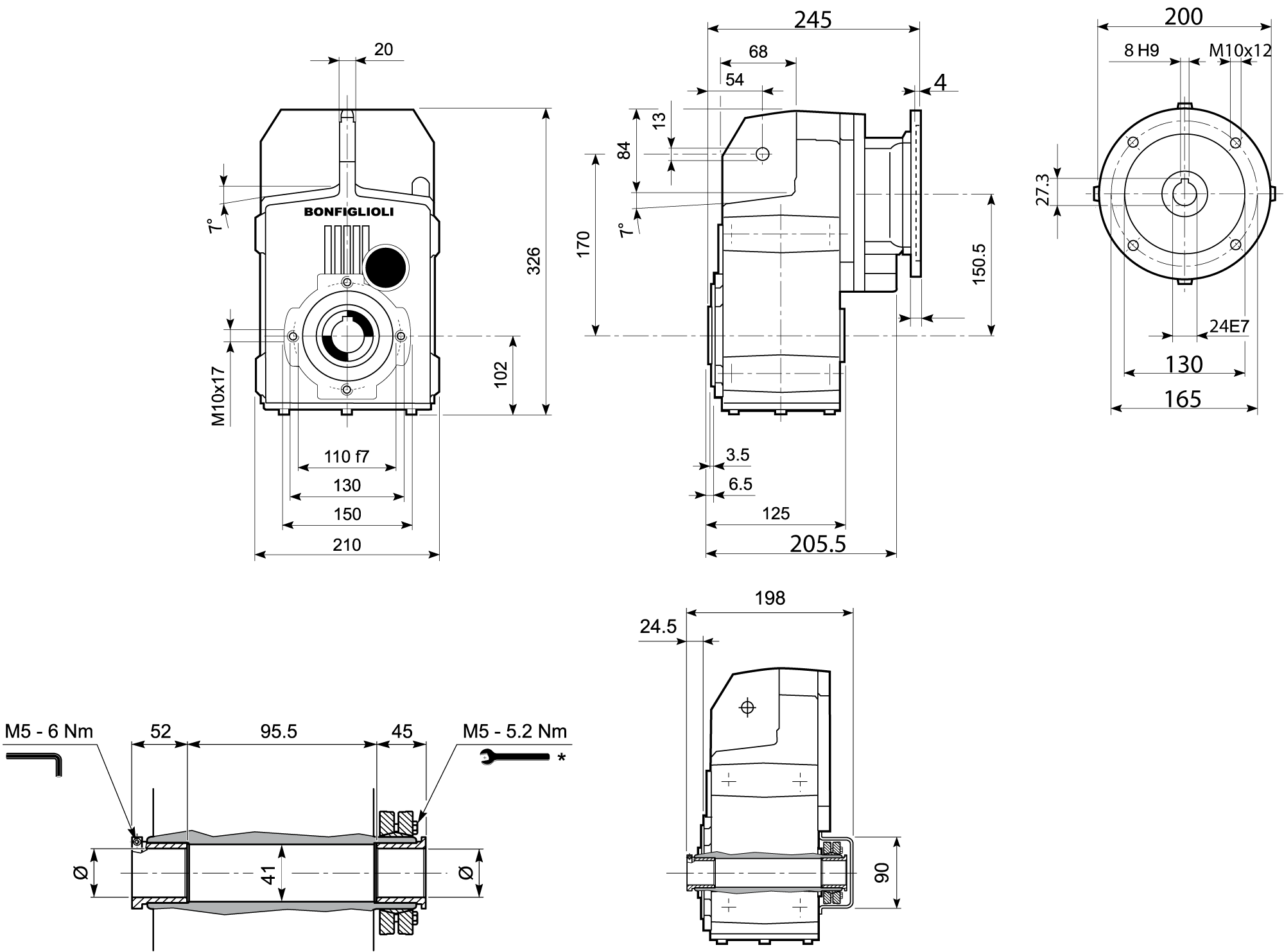

Tekening
Een efficiënte en eenvoudige manier om een aandrijving te integreren in een transportsysteem, de opsteekreductoren van de F-serie. Licht in eigen gewicht maar een zwaargewicht voor wat betreft de prestaties en betrouwbaarheid. Eigenschappen die van de F-serie opsteekreductoren de ideale oplossing maken voor zowel goede en betrouwbare prestaties als voor een makkelijke montage.
De rechte tandwielkasten uit de F-serie zijn leverbaar met verschillende ingangen;
- HS uitvoering met massief ingaande as
- P uitvoering met IEC of NEMA gestandaardiseerde motor aanbouwflens
- M uitvoering met geintegreerde draaistroommotor (optioneel met rem)
- SK uitvoering met servomotor aanbouwflens
- SC uitvoering met servomotor aanbouwflens
Sommige uitvoeringen en bouwgroottes zijn leverbaar ATEX gecertificering
Voor de P uitvoering met motoraanbouwflens zijn de volgende eigenschappen van toepassing;
Koppel
- 140 – 14.000 Nm
Uitgaand vermogen (bij n1 = 1400 rpm)
- 0,17 – 125 kW
Overbrengingsverhoudingen
- 6,4 – 2099
Uitvoering ingang
- IEC grootte 63 - 250
- NEMA
