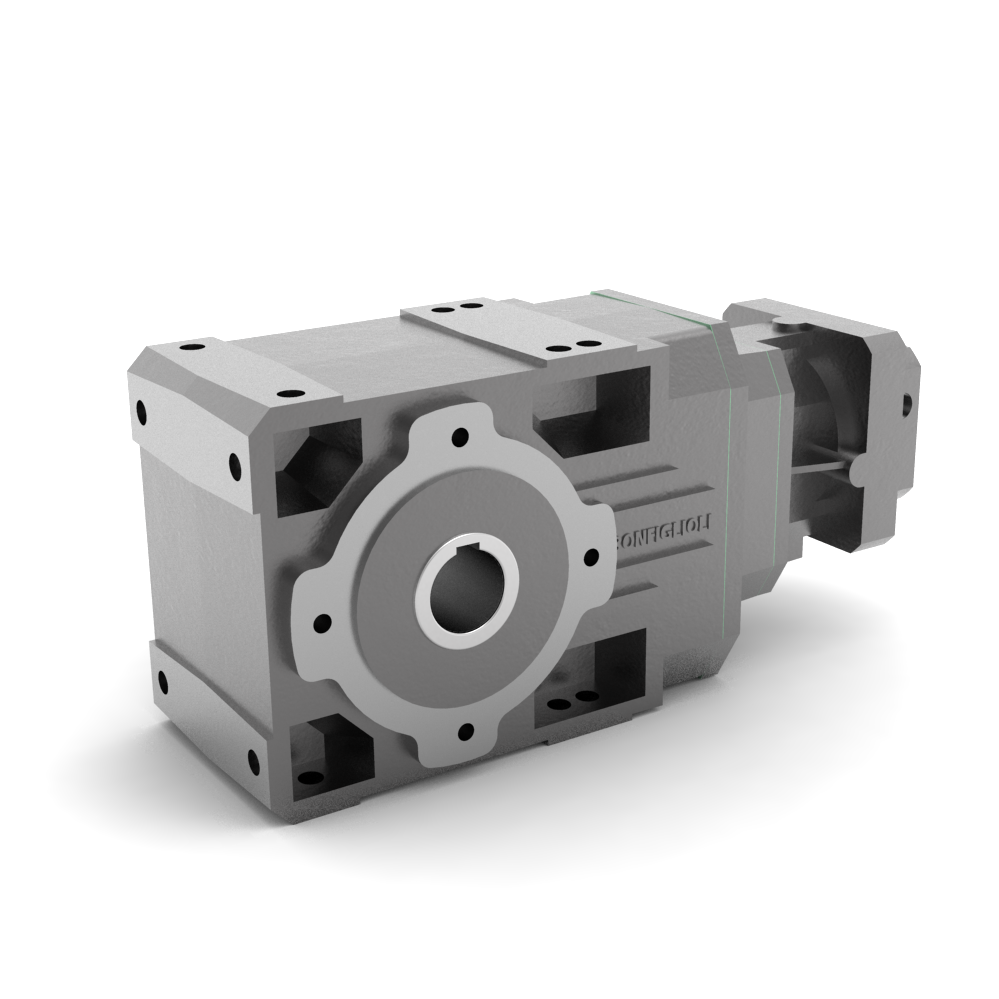

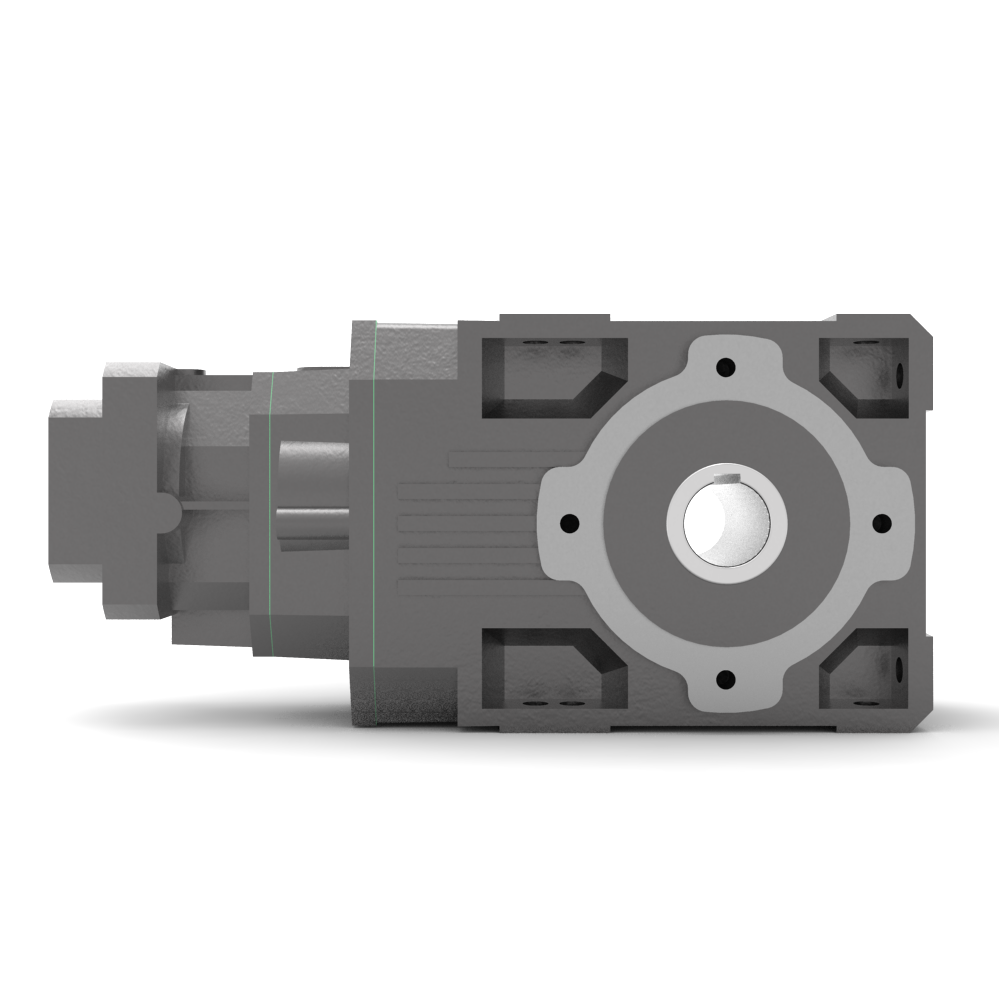

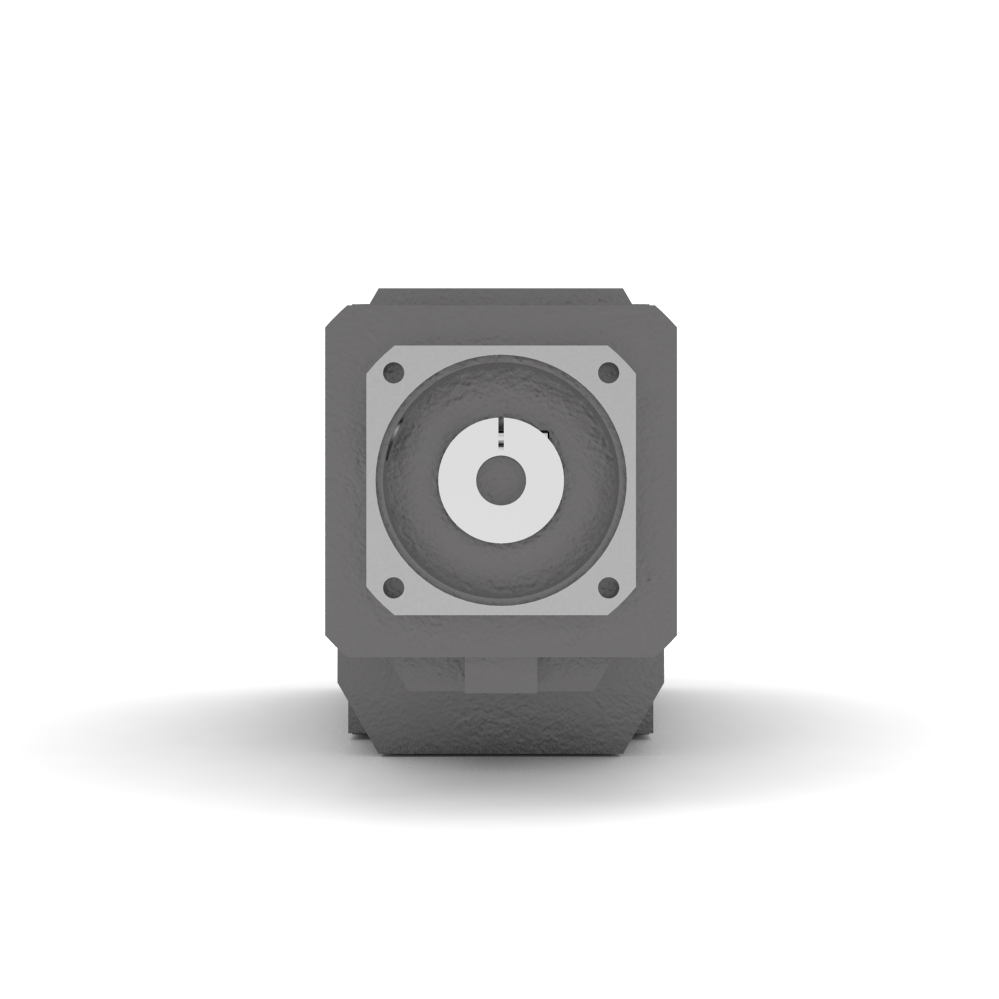

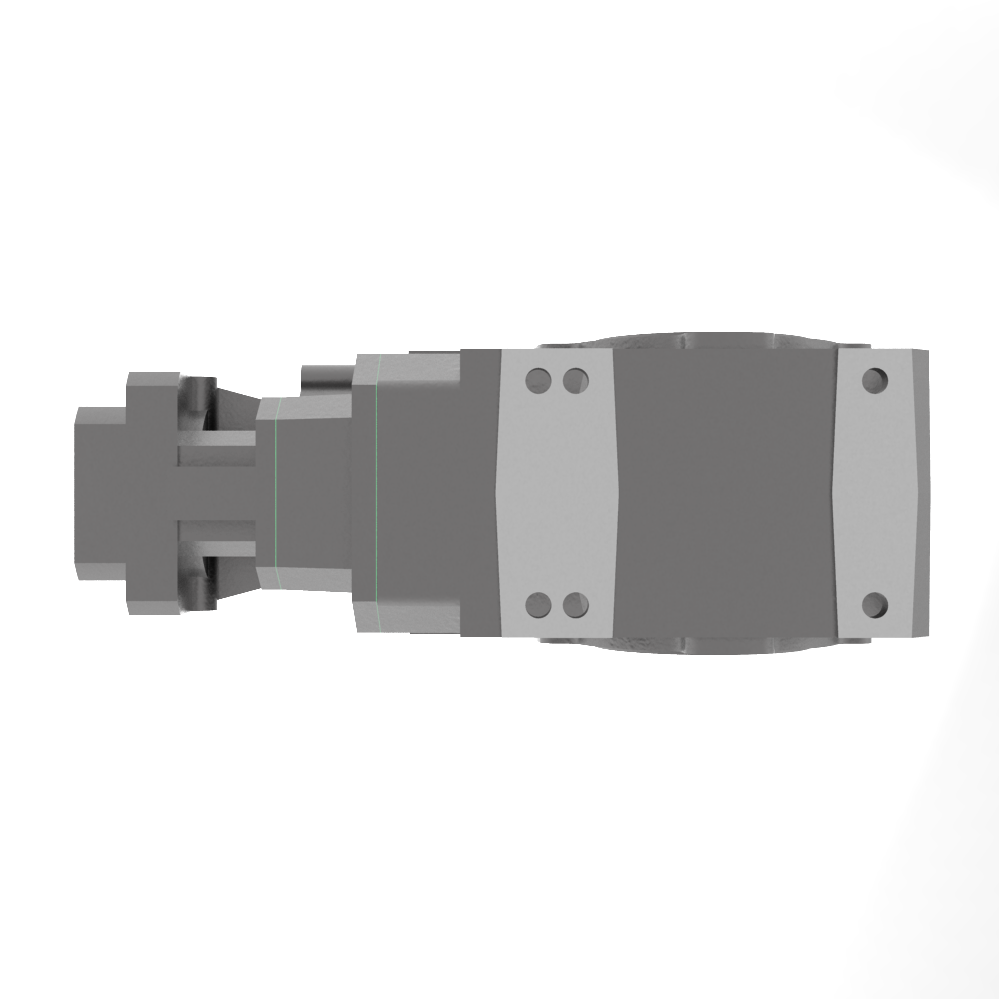

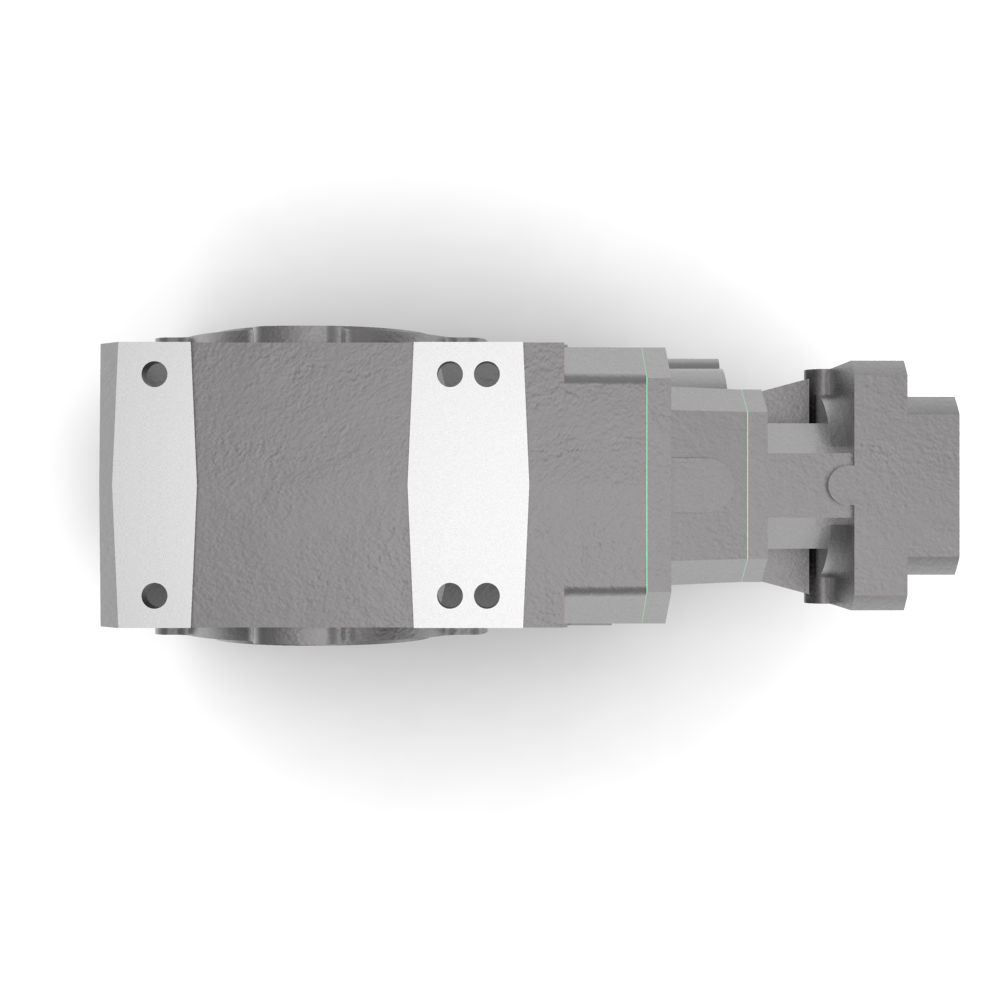

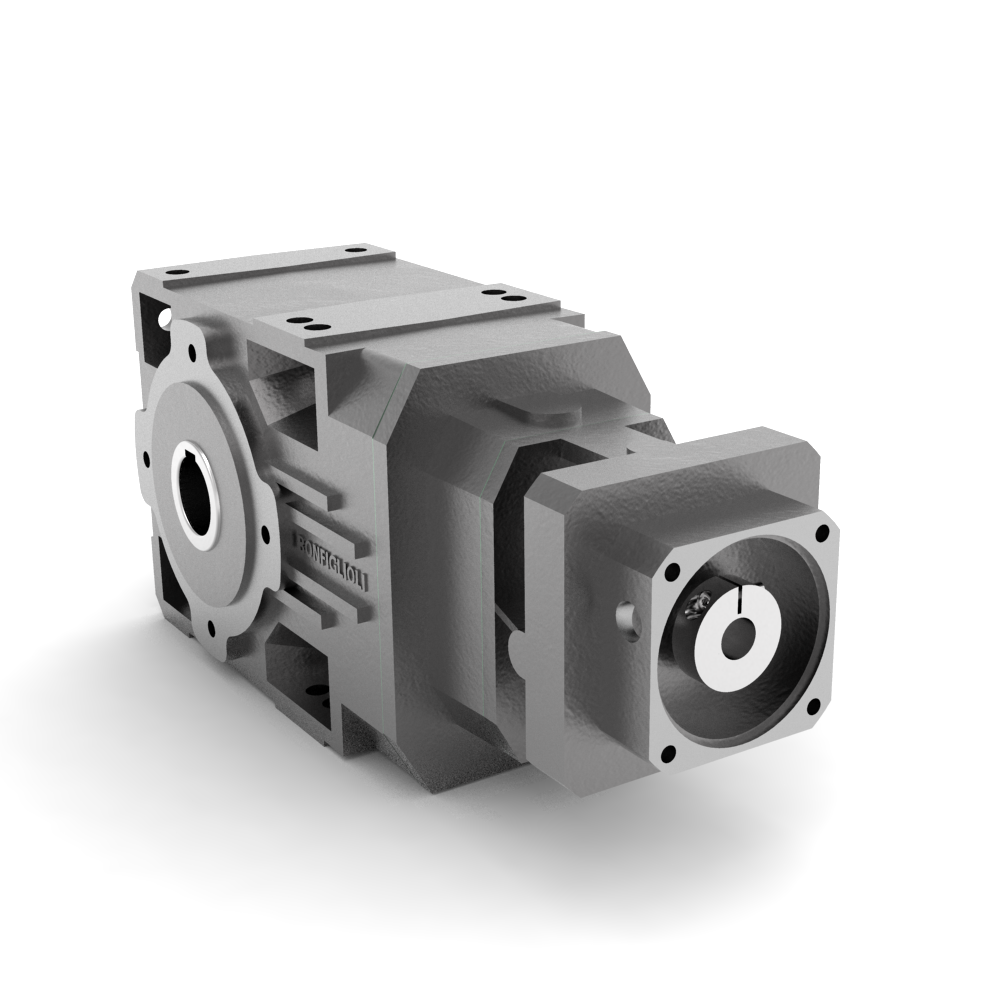

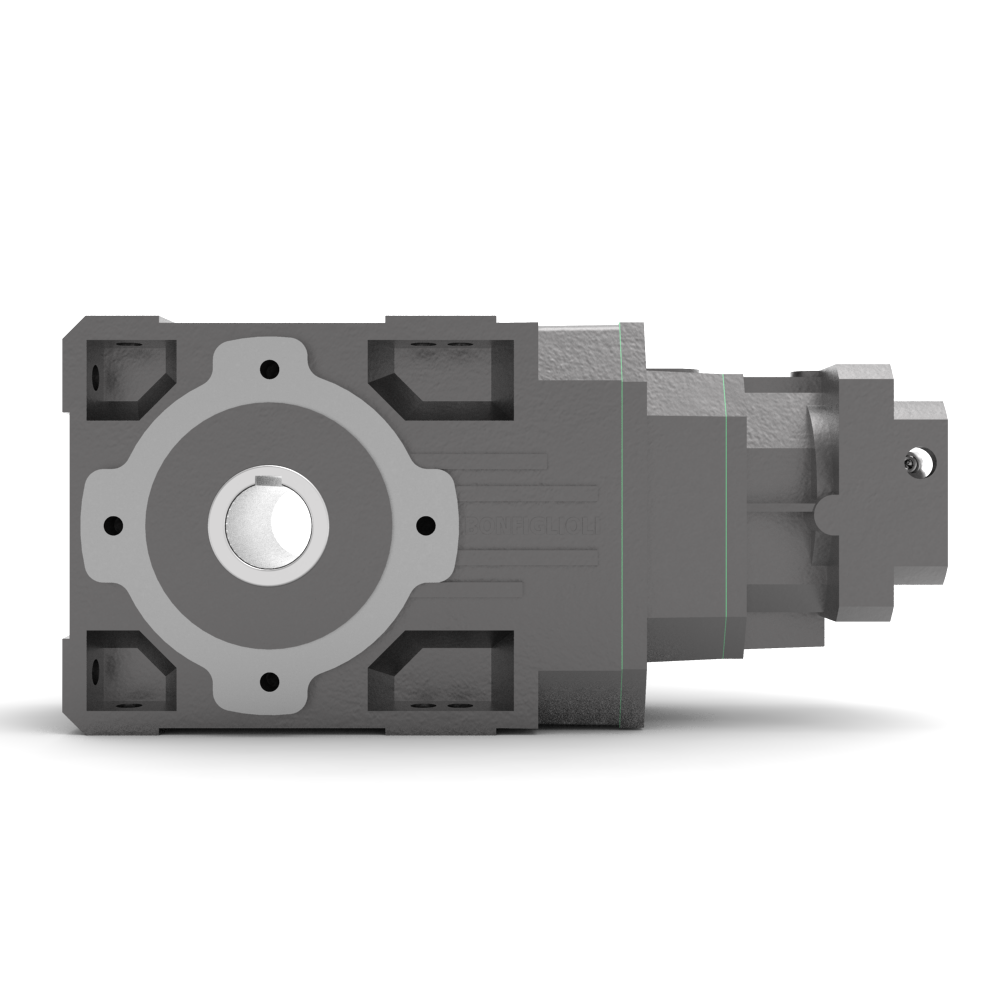

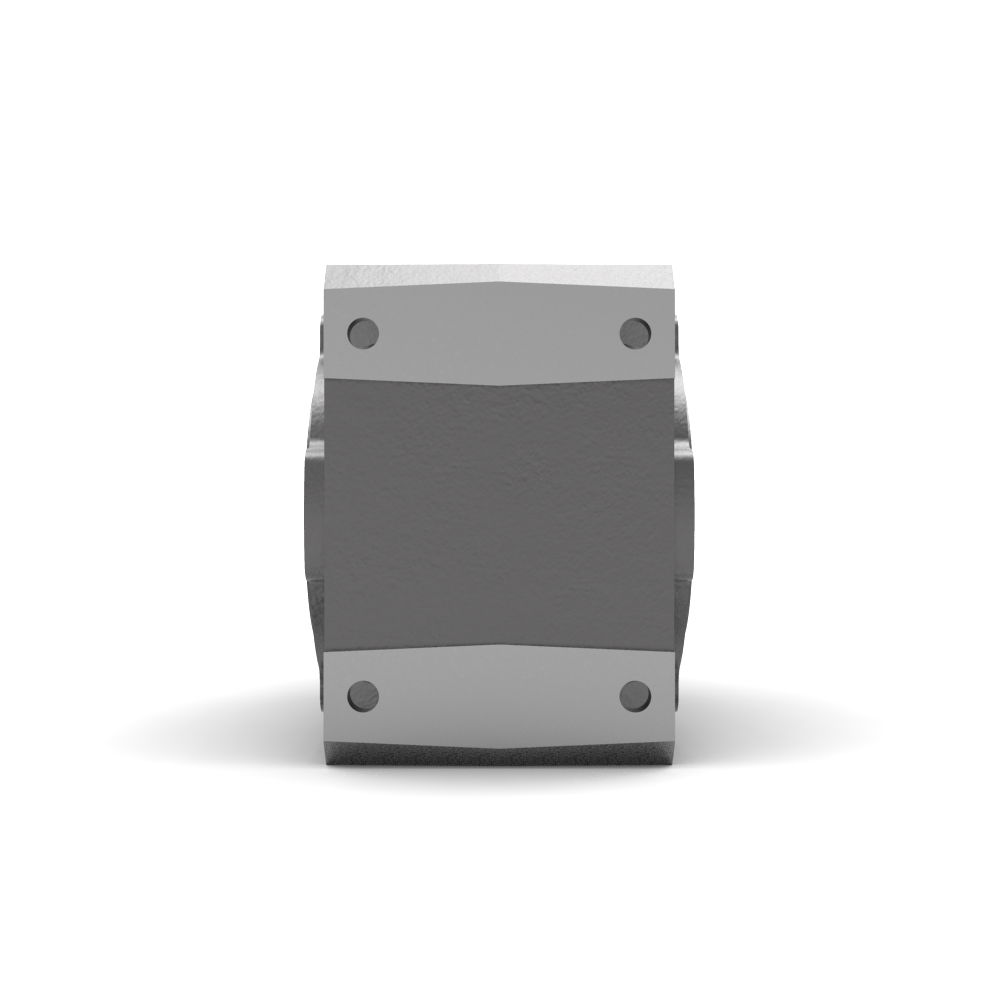

Haakse tandwielkast A0412 i=48.3 holle as UH40 servoflens SC80C positie B3
| Product code | A0412048365BK |
|---|---|
| Leveranciernummer | A0412 UH40 48.3 SC80C B3 |
| Serie code reductor | A - Haakse kegeltandwiel reductor |
| Type ingang reductor | SC - Servoflens klembus |
| Reductor uitvoering | UH - Holle as met spiebaan |
| Ingaand vermogen [kW] | 2.2 kW |
| Uitgaand koppel reductor [Nm] | 681 Nm |
| Uitgaand toerental reductor [rpm] | 29 min-1 |
| Uitgaande asdiameter reductor | 45 mm |
| Type code reductor | A0412 |
| fabrikant | Bonfiglioli Riduttori |
|---|---|
| serie code reductor | A - Haakse kegeltandwiel reductor |
| type code reductor | A0412 |
| reductor uitvoering | UH - Holle as met spiebaan |
| type ingang reductor | SC - Servoflens klembus |
| montage positie reductor | B3 |
| uitgaande asdiameter reductor | 45 mm |
| ingaand vermogen [kW] | 2.2 kW |
| thermisch vermogen [1400 rpm] | 11.5 kW |
| uitgaand koppel reductor [Nm] | 681 Nm |
| service factor | 1.2 |
| ingaand toerental reductor | 1400 min-1 |
| overbrengingsverhouding | 48.3 |
| exacte overbrengingsverhouding | 48.28571 |
| uitgaand toerental reductor [rpm] | 29 min-1 |
| hoekspeling standaard | 13 ' |
| hoekspeling gereduceerd | 6 ' |
| massatraagheid reductor | 0.00048 kgm² |
| dynamisch rendement | 94 % |
| gewicht reductor | 40 kg |
| hoeveelheid smeerolie | 3.1 L |
| servo flens grootte | 80C |
| servo flens type | SC |

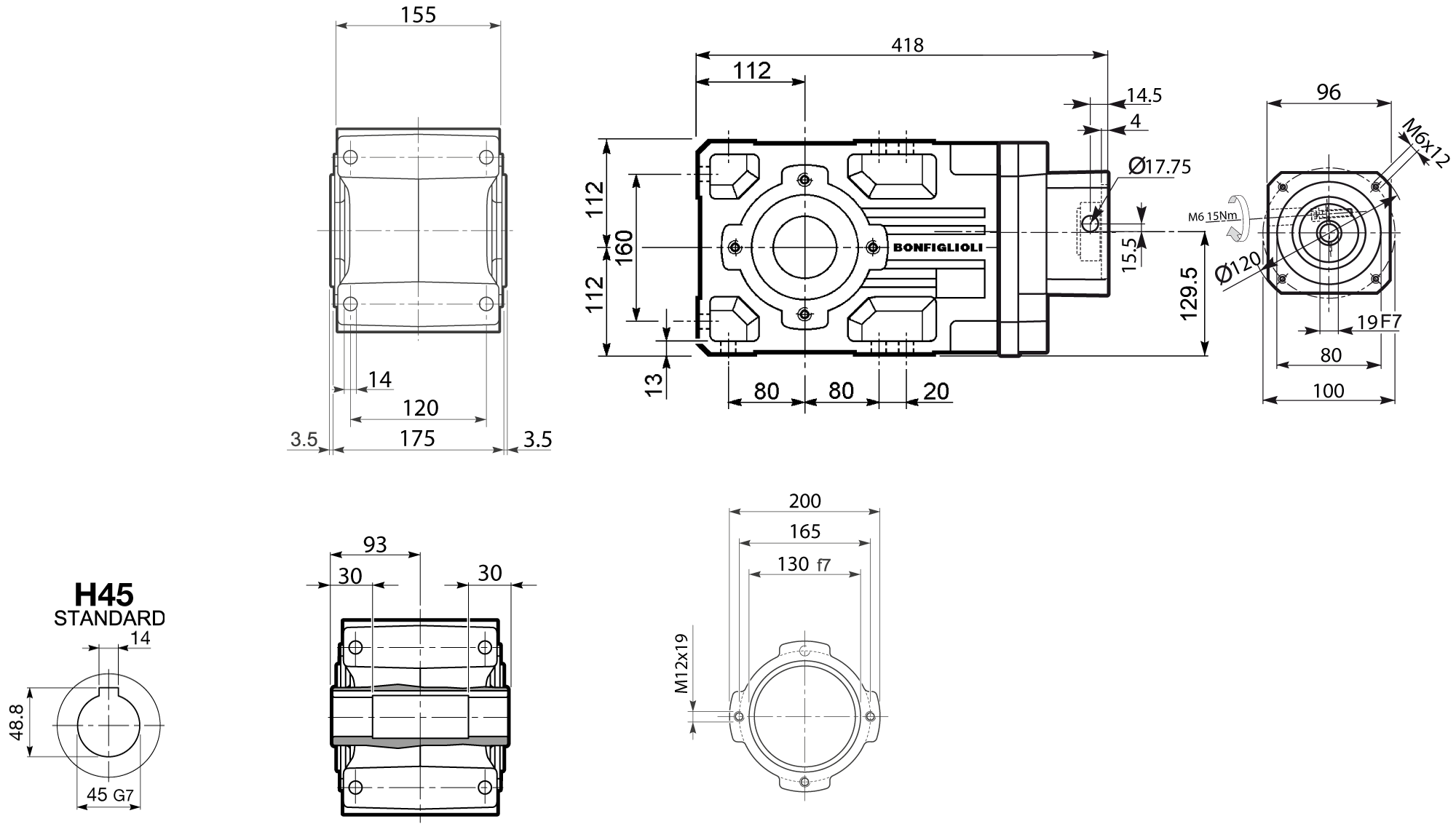

Tekening
Een haakse aandrijving met een hoog rendement en een grote veelzijdigheid wat betreft overbrengverhoudingen en motoropties kan alleen maar een A-serie zijn. Toegepast in de algemene machinebouw, maar ook als de centrale aandrijving van grote ankerlieren bezit dit type aandrijving een veelzijdigheid en een duurzaamheid die menig Zwitsers zakmes jaloers maakt.
De haakse tandwielkasten uit de A-serie zijn leverbaar met verschillende ingangen;
- HS uitvoering met massief ingaande as
- P uitvoering met IEC of NEMA gestandaardiseerde motor aanbouwflens
- M uitvoering met geintegreerde draaistroommotor (optioneel met rem)
- SK uitvoering met servomotor aanbouwflens
- SC uitvoering met servomotor aanbouwflens
Sommige uitvoeringen en bouwgroottes zijn leverbaar ATEX gecertificering
Voor de SC uitvoering met servomotor aanbouwflens zijn de volgende eigenschappen van toepassing;
Koppel
- 100 – 2.800 Nm
Uitgaand vermogen (bij n1 = 1400 rpm)
- 0,22 – 24 kW
Overbrengingsverhoudingen
- 4,9 – 755
Uitvoering ingang
- SC grootte 60A - 180B
Beschermkap uitgaande as voor kegeltandwielreductor A41 UH uitvoering (holle cilindrische as)
Reactiearm voor kegeltandwielreductor A41
Losse flens D=250 en pasrand kast 130, voor reductor A41FA, F41FA
Losse flens D=300 en pasrand kast 130, voor reductor A41FB, F41FB
Losse flens D=350 en pasrand kast 130, voor reductor A41FC, F41FC
