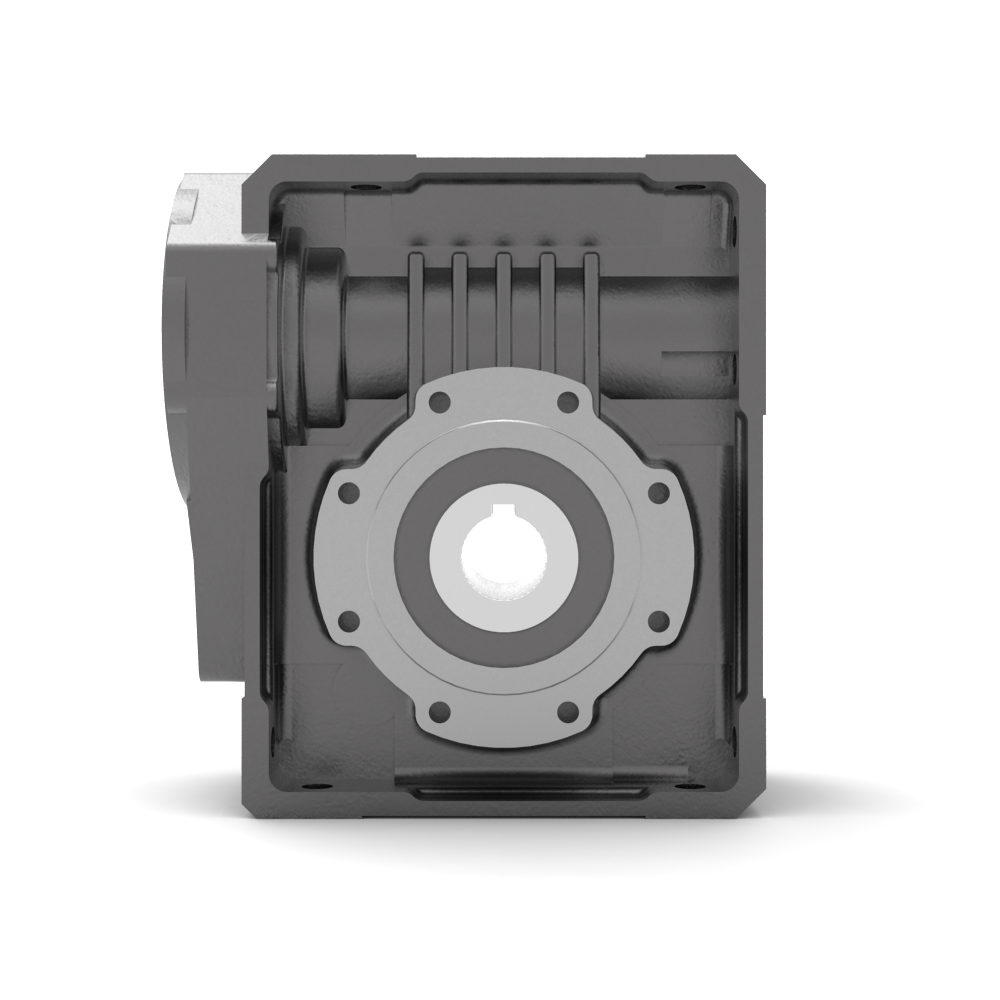

Wormwielkast W110 zijflens UFC2 i=23 motorflens P100/B14 positie B3
| Product code | W011002307AC2 |
|---|---|
| Leveranciernummer | W110 UFC2 23 P100/B14 B3 |
| Serie code reductor | W - Wormwielkast |
| Type ingang reductor | P - IEC motorflens |
| Reductor uitvoering | UFC2 - Verlaagde zijflens rechts |
| Overbrengingsverhouding | 23 |
| Ingaand vermogen [kW] | 4 kW |
| Uitgaand koppel reductor [Nm] | 520 Nm |
| Uitgaand toerental reductor [rpm] | 61 min-1 |
| Uitgaande asdiameter reductor | 42 mm |
| Type code reductor | W110 |
| fabrikant | Bonfiglioli Riduttori |
|---|---|
| serie code reductor | W - Wormwielkast |
| iEC flens type | B14 |
| iEC flensgrootte | 100 |
| type code reductor | W110 |
| reductor uitvoering | UFC2 - Verlaagde zijflens rechts |
| type ingang reductor | P - IEC motorflens |
| montage positie reductor | B3 |
| uitgaande asdiameter reductor | 42 mm |
| ingaand vermogen [kW] | 4 kW |
| uitgaand koppel reductor [Nm] | 520 Nm |
| service factor | 1 |
| ingaand toerental reductor | 1400 min-1 |
| overbrengingsverhouding | 23 |
| uitgaand toerental reductor [rpm] | 61 min-1 |
| hoekspeling | 0.00436 rad |
| hoektolerantie | ±0.00145 rad |
| massatraagheid reductor | 0.0019 kgm² |
| dynamisch rendement | 83 % |
| statisch rendement | 59 % |
| dynamisch omkeerbaar | Ja |
| statisch omkeerbaar | Ja |
| gewicht reductor | 27 kg |
Tekening
De wormwielreductoren van de W- en zijn wereldwijd toonaangevend voor dit type reductoren. Het grote succes van de serie is het gevolg van de hoge kwaliteit, en door toepassing van de laatste productietechnologie, een uitstekende prijs-kwaliteitverhouding. Een grote keuze aan asuitvoeringen, bevestigingsmogelijkheden, motoraansluitingen of de optie van een geintegreerde koppelbegrenzer garanderen een maximale flexibiliteit. Naast de enkelvoudige wormwielreductor zijn er ook uitvoeringen beschikbaar met een dubbele reductie, uitgevoerd als tandwieltrap of als extra wormwielreductor. Kortom een zeer veelzijdig en betrouwbaar reductorsysteem.
Koppel
- 190 – 830 Nm
Uitgaand vermogen (bij n1 = 1400 rpm)
- 0,25 – 11 kW
Overbrengingsverhoudingen
- Enkelvoudig: 7 – 100
- Dubble kast: 49 - 10.000
Uitvoeringen uitgang
- Holle as met spiebaan
- Massieve insteekas in metrische of inch afmetingen
- Diverse typen zijflens
Uitvoering ingang
- IEC gestandaardiseerde motor aanbouw flens
Opties
- Reactiearm
- Diverse zijflenzen
- ATEX uitvoering voor sommige bouwgrootte
- Geïntegreerde koppelbegrenzer voor sommige bouwgrootte
- Extra beschermde uitvoering voor onder meer voedingsmiddelenindustrie

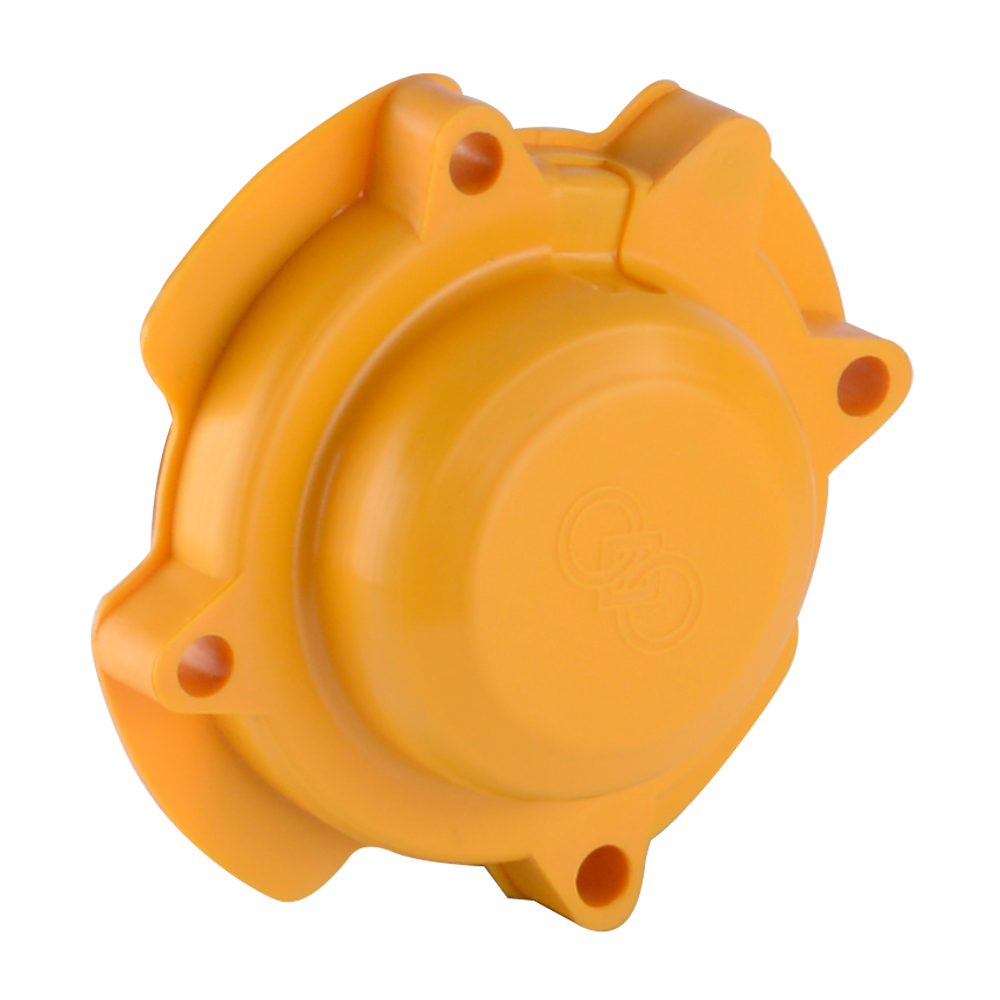

Beschermkap uitgaande as voor wormwielreductor W110
